Kit de acrílico LGP y difusores para Samsung 50NU7100

Kit destinado a la reparación del sistema óptico de retroiluminación utilizado en televisores Samsung de 50 pulgadas de las familias NU7 y RU7.

La placa LGP —Light Guide Plate— recibe la luz de las tiras LED y la distribuye por la superficie de la pantalla. Las láminas ópticas ubicadas sobre ella ayudan a difundir, dirigir y uniformar la iluminación antes de que llegue al panel LCD.

Modelos principales compatibles

• Samsung 50NU7100.
• Samsung UN50NU7100G.
• Samsung UN50NU7100GXZS.
• Samsung UE50NU7100.
• Samsung UN50NU7090.
• Samsung UN50NU7200.
• Samsung UN50NU7400.
• Samsung UN50RU7100.

La placa BN61-15661A aparece asociada a televisores Samsung NU7 y RU7 de 50 pulgadas, pero la compatibilidad final depende del panel, medidas, bordes y ubicación de la iluminación.

Código principal

BN61-15661A

Identificaciones relacionadas

• 18Y_NU7K_50INCH_LGP.
• AOT 50NU.
• AOT 50RU.
• BN61-15570A, en algunas publicaciones relacionadas.
• Panel CY-NN050HGAV1H.

No agregues todos estos códigos al nombre. Déjalos dentro de la descripción y las características para captar búsquedas técnicas sin saturar el título.

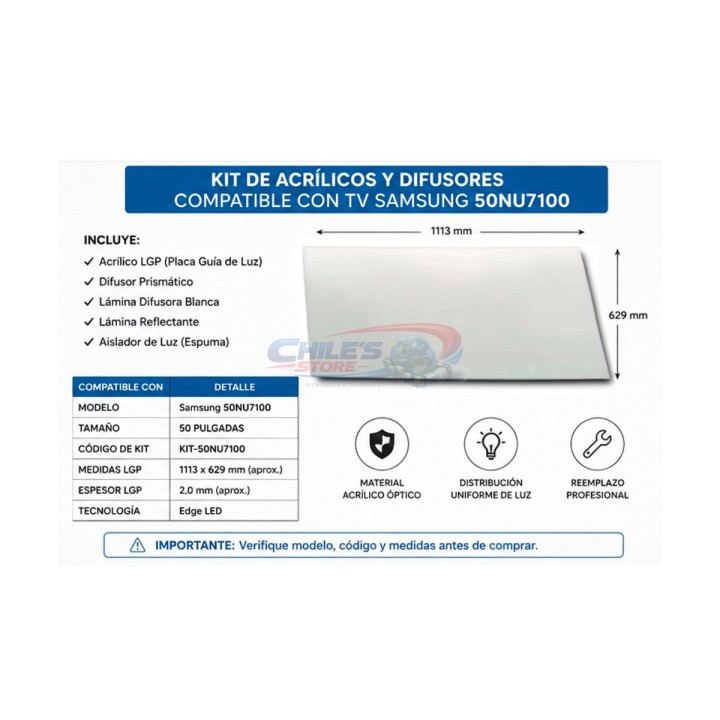

Características técnicas

• Tipo: kit óptico para retroiluminación.

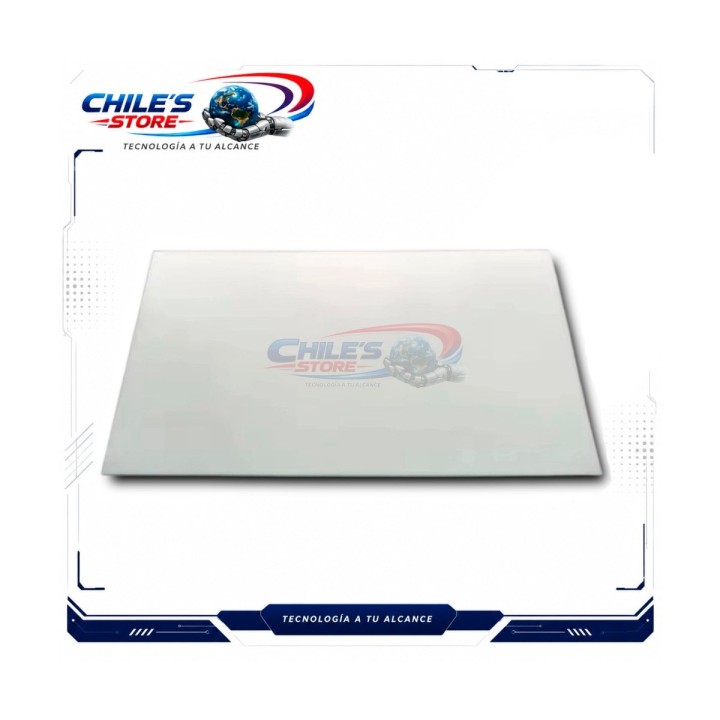

• Componente principal: placa guía de luz LGP.
• Marca compatible: Samsung.
• Tamaño: 50 pulgadas.
• Código LGP: BN61-15661A.
• Medidas aproximadas: 1102 × 618 mm.
• Espesor publicado: aproximadamente 2,5 mm.
• Material de la placa: PMMA o acrílico óptico.
• Tecnología asociada: iluminación LED lateral.
• Instalación: interna.
• Condición: producto nuevo.

Algunos proveedores publican un espesor de 2,3 mm y otros de 2,5 mm. Por eso debes medir el repuesto físico antes de indicar el espesor como definitivo.

Fallas que puede solucionar

Este repuesto puede ser necesario cuando el televisor presenta:

• Manchas blancas o zonas demasiado brillantes.
• Sectores amarillentos o quemados.
• Distribución irregular de la luz.
• Áreas oscuras pese a que los LED funcionan.
• Acrílico agrietado.
• Bordes deformados por temperatura.
• Rayas, huellas o contaminación interna.
• Láminas difusoras arrugadas, dañadas o manchadas.
• Diferencias de brillo entre sectores de la pantalla.

Antes de instalar el kit se deben revisar las tiras LED. Un LED sobrecalentado, una lente desprendida o una tira funcionando con exceso de corriente puede volver a dañar el acrílico nuevo.

Contenido del paquete

Publica solamente lo que efectivamente entregas. Una redacción segura sería:

• 1 placa guía de luz LGP.
• Láminas ópticas y difusoras mostradas en las fotografías.
• Cantidad y composición según el kit disponible.

No incluye

• Pantalla o panel LCD.
• Tiras LED.
• Fuente de poder.
• Tarjeta principal.
• Marco del televisor.
• Herramientas de instalación.

Esto es importante porque algunos compradores confunden el acrílico con la pantalla completa.

Verificación antes de comprar

Antes de confirmar la compra:

1. Revisa el modelo completo en la etiqueta trasera.
2. Verifica el código del panel.
3. Mide el acrílico retirado.
4. Confirma que corresponda al código BN61-15661A.
5. Compara perforaciones, muescas y forma de los bordes.
6. Confirma la posición de las tiras LED.
7. Revisa que el número de láminas coincida con el kit ofrecido.

No compres únicamente porque el televisor sea Samsung de 50 pulgadas.

Recomendaciones de manipulación

• Utiliza guantes limpios y sin polvo.
• No toques las superficies ópticas con los dedos.
• Trabaja sobre una mesa amplia y limpia.
• No apoyes herramientas sobre el acrílico.
• No dobles la placa.
• Retira las películas protectoras durante la instalación.
• Evita dejar partículas entre las capas.
• Mantén el orden y orientación original de las láminas.
• Instala el conjunto inmediatamente después de abrirlo.

Las placas LGP son frágiles y pueden presentar sombras, puntos o manchas si se rayan, contaminan o manipulan sin protección.

Garantía

La garantía cubre defectos de fabricación detectados antes de instalar el producto.

No cubre:

• Quiebres durante el montaje.
• Rayas o huellas.
• Daños por polvo.
• Láminas dobladas o arrugadas.
• Instalación en un panel incompatible.
• Daño térmico provocado por tiras LED defectuosas.
• Productos cortados o modificados.
• Retiro incorrecto de películas protectoras.

Preguntas frecuentes

¿Qué incluye este producto?

Incluye la placa LGP y las láminas ópticas mostradas en la publicación. Revisa el contenido fotografiado antes de comprar.

¿Es la pantalla completa?

No. Es el sistema óptico de retroiluminación y no incluye el panel LCD que genera la imagen.

¿Sirve para el UN50NU7100GXZS?

Es compatible con versiones que utilicen el código BN61-15661A, las mismas medidas y el panel correspondiente.

¿Cuánto mide el acrílico?

Aproximadamente 1102 × 618 mm y cerca de 2,5 mm de espesor.

¿Sirve para el Samsung 50RU7100?

La placa BN61-15661A aparece asociada a modelos NU7 y RU7 de 50 pulgadas, pero se deben comprobar código, panel y dimensiones.

¿Debe cambiarse también el backlight?

Las tiras LED deben revisarse. Si presentan sobrecalentamiento, lentes dañados o diferencias de corriente, se recomienda repararlas antes de instalar el nuevo acrílico.

¿Puede instalarlo una persona sin experiencia?

No es recomendable. Para acceder al LGP se debe retirar el panel LCD, que es extremadamente delicado.
