Acrílico LGP para Samsung 55NU7100 de 55 pulgadas

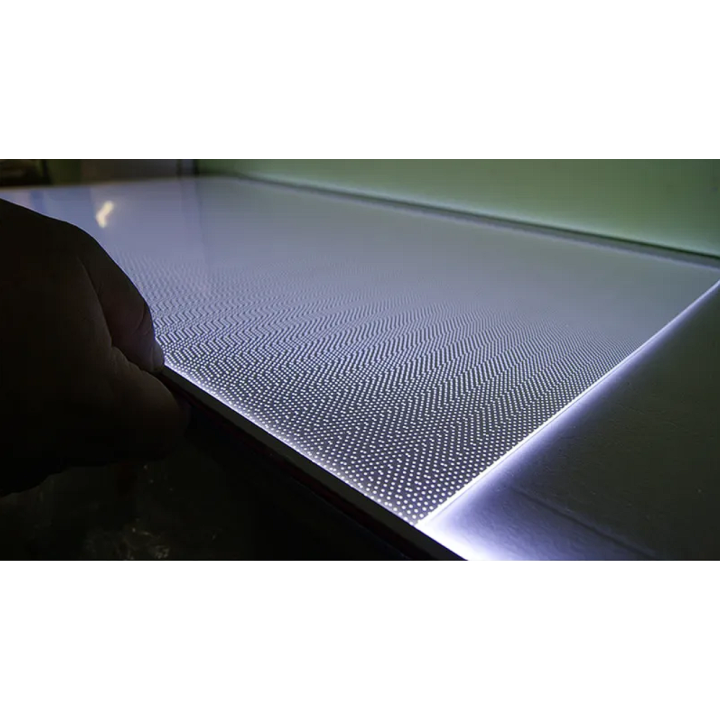

Placa guía de luz LGP —Light Guide Plate— destinada al sistema de retroiluminación de televisores Samsung de 55 pulgadas.

Su función es recibir la luz proveniente de las tiras LED laterales y distribuirla uniformemente por toda la superficie de la pantalla. Una de sus caras incorpora una microtextura óptica que ayuda a dispersar la iluminación y mantener un brillo parejo.

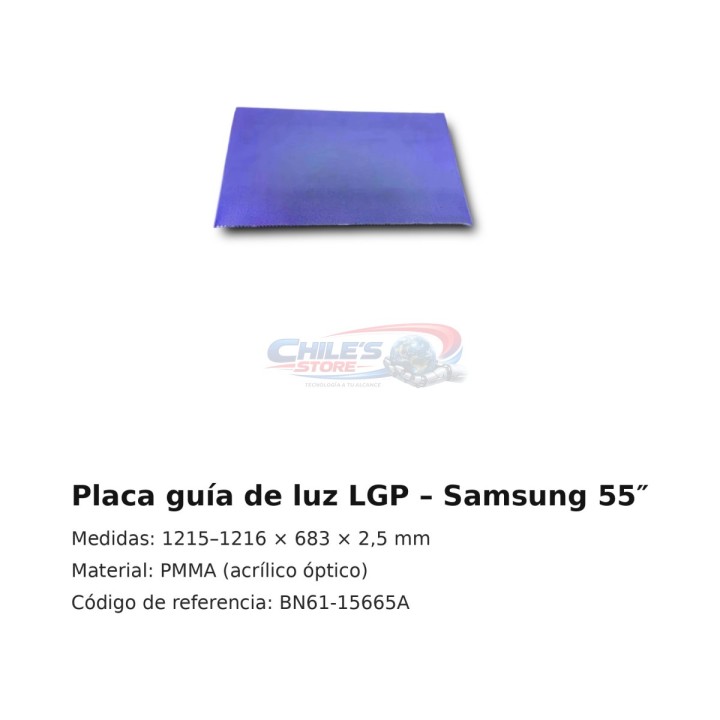

Esta variante está fabricada en PMMA o acrílico óptico, tiene un espesor aproximado de 2,5 mm y se comercializa con el código principal BN61-15665A. Las medidas publicadas varían ligeramente entre 1215 y 1216 mm de ancho, manteniendo 683 mm de alto.

Modelo principal compatible

• Samsung 55NU7100.
• Samsung UN55NU7100G.
• Samsung UN55NU7100GXZS.
• Samsung UE55NU7100.

Códigos de referencia

Compara el repuesto original con estos códigos:

• BN61-15665A.
• BN61-15661A.
• BN96-45913A.
• BN61-15485A.
• AOT-55NU.
• AOT-55RU.
• 18Y_NU7K_55INCH_LGP.

La placa BN61-15665A también aparece asociada a distintas versiones Samsung de las familias NU7 y RU7 de 55 pulgadas. Sin embargo, la compatibilidad final debe comprobarse mediante medidas, código de panel, ubicación de la iluminación y forma de los bordes.

Paneles relacionados

Este LGP aparece publicado para paneles como:

• CY-NN055HGLV5H.
• CY-CN055HGLV2H.
• CY-NN055HGHV6H.
• CY-NN055HGLV6H.
• CY-NN055HGLV7H.
• HG55NJ678U.
• STS550AU9.

No agregues todos estos paneles al título. Déjalos en la descripción y características para capturar búsquedas técnicas sin hacer el nombre demasiado largo.

Características técnicas

• Tipo de repuesto: placa guía de luz LGP.
• Material: PMMA, acrílico óptico.
• Tamaño de pantalla: 55 pulgadas.
• Medidas aproximadas: 1215–1216 × 683 mm.
• Espesor: 2,5 mm.
• Código principal: BN61-15665A.
• Familia de televisores: Samsung NU7 / RU7.
• Aplicación: distribución de la retroiluminación LED.
• Tecnología asociada: Edge LED.
• Condición: producto nuevo.
• Instalación: interna y profesional.

Fallas relacionadas con un LGP dañado

El reemplazo puede ser necesario cuando la pantalla presenta:

• Zonas blancas o excesivamente brillantes.
• Manchas oscuras.
• Áreas amarillas o quemadas.
• Grietas en la placa.
• Bordes derretidos o deformados.
• Distribución irregular de la iluminación.
• Sombras provocadas por rayas o huellas.
• Diferencias de brillo entre sectores.
• Daño producido cerca de las tiras LED.

Antes de instalar un LGP nuevo, debe revisarse cuidadosamente el estado de las tiras LED. Cuando existe calor excesivo, lentes dañados o LED deteriorados, el técnico debe solucionar también esa causa para evitar que la nueva placa vuelva a dañarse.

Contenido del producto

• 1 placa guía de luz LGP para TV Samsung de 55 pulgadas.

No incluye, salvo que físicamente los entregues:

• Pantalla LCD.
• Tiras LED.
• Marco.
• Láminas difusoras.
• Lámina reflectante.
• Tarjetas electrónicas.
• Tornillos o herramientas.

Esto debe quedar muy claro para evitar que el cliente piense que compra un panel LCD completo.

Verificación antes de comprar

Antes de realizar la compra:

1. Revisa el modelo completo de la etiqueta trasera.
2. Verifica el código del panel.
3. Compara las dimensiones del acrílico retirado.
4. Confirma que el espesor sea aproximadamente 2,5 mm.
5. Revisa la posición de la tira LED.
6. Compara la forma de los bordes y zonas reflectantes.
7. Confirma que el producto sea una placa LGP y no una lámina difusora flexible.

No compres únicamente porque el televisor sea Samsung de 55 pulgadas.

Manipulación e instalación

El LGP es grande, rígido y muy delicado. Puede rayarse, quebrarse o marcarse fácilmente.

Durante la instalación:

• Utiliza guantes limpios sin polvo.
• No toques la superficie directamente con los dedos.
• Trabaja en un espacio limpio y sin partículas.
• No apoyes herramientas sobre el acrílico.
• Retira las películas protectoras únicamente durante el montaje.
• Evita doblarlo o apoyarlo solo desde una esquina.
• Instálalo inmediatamente después de abrir el embalaje.
• Mantén la placa protegida de humedad y polvo.

Las instrucciones especializadas recomiendan usar guantes, evitar huellas y rayas, proteger el panel del polvo y respetar la orientación del borde reflectante respecto de las tiras LED.

Importante sobre las películas protectoras

La placa puede incluir películas transparentes de transporte en una o ambas caras. Estas no corresponden necesariamente a las láminas ópticas del televisor.

Si una película protectora permanece instalada, la placa puede no distribuir correctamente la luz. Debe retirarse siguiendo las indicaciones del fabricante y evitando contaminar la superficie.

Garantía

La garantía cubre defectos de fabricación detectados antes de la instalación.

No cubre:

• Placas quebradas durante la manipulación.
• Rayas, huellas o manchas.
• Daño causado por polvo.
• Instalación en un modelo incompatible.
• Daño térmico generado por tiras LED defectuosas.
• Uso de productos químicos.
• Placas cortadas o modificadas.
• Daños ocasionados durante el transporte después de recibido conforme.

Se recomienda revisar el producto inmediatamente al recibirlo y antes de retirar las películas protectoras.

Preguntas frecuentes

¿Qué incluye el producto?

Incluye una placa guía de luz LGP. No incluye la pantalla LCD, las tiras LED ni las láminas ópticas, salvo que se indique expresamente.

¿Es lo mismo que la pantalla?

No. El LGP es una placa acrílica interna que distribuye la luz. No genera imagen y no reemplaza el panel LCD.

¿Sirve para el Samsung UN55NU7100GXZS?

Es compatible con versiones que utilicen la placa BN61-15665A o una variante dimensional equivalente. Debes comprobar código de panel y medidas.

¿Sirve para el Samsung 55RU7100?

Esta familia de LGP también aparece asociada al 55RU7100, pero la compatibilidad debe verificarse mediante código, medidas y panel antes de comprar.

¿Cuánto mide?

Aproximadamente 1215–1216 × 683 × 2,5 mm. Mide el repuesto retirado antes de comprar.

¿Se puede cortar para adaptarlo?

No se recomienda. Cortarlo puede quebrar la placa, dañar el patrón óptico y producir una distribución irregular de luz.

¿Debe cambiarse también la tira LED?

Debe revisarse. Si la tira presenta sobrecalentamiento, lentes dañados o LED defectuosos, es recomendable solucionar esa falla antes de instalar el nuevo LGP.

¿Puede instalarlo una persona sin experiencia?

No es recomendable. Para acceder al LGP es necesario desmontar el panel LCD, una pieza extremadamente frágil.
