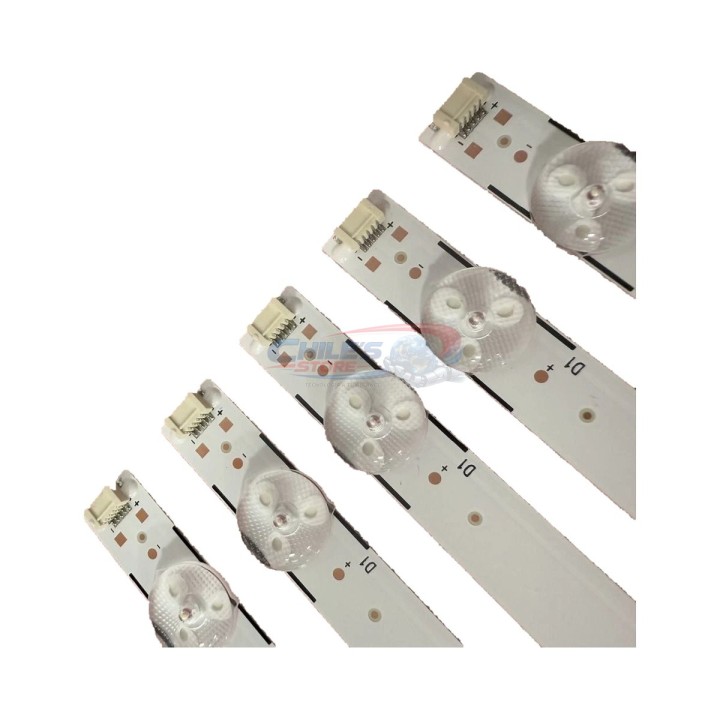

Set de tiras LED para Samsung 50NU7095 de 50 pulgadas

Set completo de retroiluminación para televisores Samsung de 50 pulgadas que utilicen barras de la familia Everlight LBM500M0801-Z0-1(0) y panel T500QVN03.0.

El conjunto está compuesto por 10 segmentos, distribuidos en cinco piezas izquierdas y cinco derechas. Al unir cada pareja L/R se obtienen 5 líneas completas de backlight, cada una con un total de 8 LED de 3 V.

La publicación local para el UN50NU7095G confirma una presentación de cinco líneas, con ocho LED por línea; las fichas técnicas de esta familia detallan que cada línea está formada por dos segmentos de cuatro LED y alcanza aproximadamente 946 mm ensamblada.

Modelos principales compatibles

• Samsung 50NU7095.
• Samsung UN50NU7095G.
• Samsung UN50NU7095GXZS.
• Samsung UE50NU7002U, sujeto a verificación.
• Samsung UN50TU7090G, sujeto a verificación.

Samsung identifica oficialmente el modelo chileno como UN50NU7095G / UN50NU7095GXZS, televisor UHD 4K de 50 pulgadas. Los modelos adicionales aparecen relacionados con la misma familia de barras, pero la compatibilidad debe confirmarse mediante el código del panel y de las tiras.

Códigos de referencia

Compara las tiras originales con:

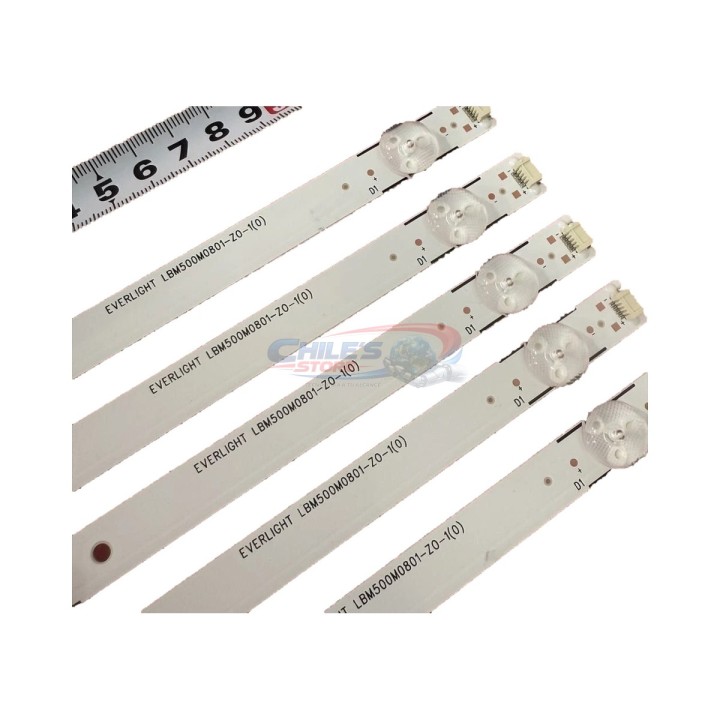

• LBM500M0801-Z0-1(0).
• LBM500M0801-Z0-1(0) L.
• LBM500M0801-Z0-1(0) R.
• T500QVN03.0.
• T500QVN04.0, en algunas versiones relacionadas.
• 58.50T38.001.

Características técnicas

• Cantidad de líneas completas: 5.
• Presentación física: 10 segmentos L/R.
• LED por segmento: 4.
• LED por línea ensamblada: 8.
• Total aproximado de LED: 40.
• Voltaje por LED: 3 V.
• Largo ensamblado por línea: 946 mm aproximadamente.
• Ancho de barra: aproximadamente 13 mm.
• Distancia aproximada entre LED: 128 mm.
• Cantidad de pines: 5, según variante.
• Material de la base: aluminio.
• Tecnología: Direct LED.
• Condición: producto nuevo.
• Instalación: interna.

Estas características corresponden a la variante Everlight para panel T500QVN03.0; las medidas publicadas indican dos segmentos de 500 y 446 mm que forman una línea completa de 946 mm.

Fallas que puede solucionar

El cambio de las tiras puede ser necesario cuando el televisor presenta:

• Sonido normal, pero pantalla oscura.
• Imagen visible solamente utilizando una linterna.
• Pantalla que enciende y se apaga.
• Parpadeos en la retroiluminación.
• Zonas más oscuras.
• Bajo nivel de brillo.
• Iluminación desigual.
• Puntos brillantes por lentes desprendidos.
• Tonalidad azulada.
• Retroiluminación completamente apagada.

Estos síntomas también pueden deberse a la fuente de poder, al driver LED, a los conectores o al panel. Se recomienda efectuar un diagnóstico técnico antes de reemplazar el repuesto.

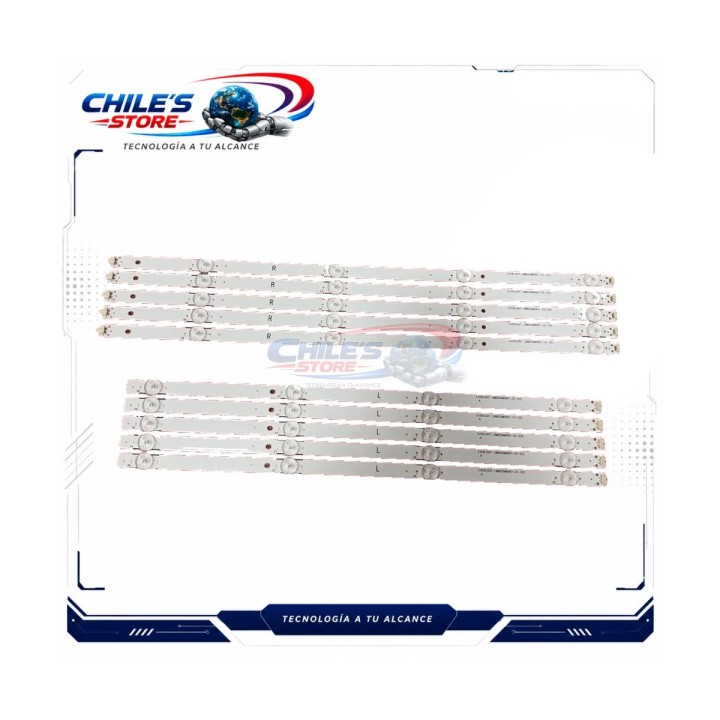

Contenido del paquete

• 5 segmentos tipo L.
• 5 segmentos tipo R.
• 10 segmentos en total.
• Equivalente a 5 líneas completas de retroiluminación.
• 8 LED por línea ensamblada.
• Cinta adhesiva, solamente si viene incluida físicamente.

Importante antes de comprar

Un mismo modelo comercial puede utilizar distintos paneles y sistemas de retroiluminación.

Antes de realizar la compra:

1. Revisa el modelo completo en la etiqueta trasera.
2. Comprueba que el panel sea T500QVN03.0 o compatible.
3. Compara el código LBM500M0801-Z0-1(0).
4. Confirma que el set forme cinco líneas completas.
5. Verifica que cada línea tenga ocho LED.
6. Compara conectores, perforaciones y polaridad.
7. Revisa la longitud de los segmentos.
8. Compara cuidadosamente con las fotografías.

No compres el repuesto solamente porque el televisor sea Samsung de 50 pulgadas.

Diferencia con la variante de dos barras

Existen publicaciones para televisores Samsung NU de 50 pulgadas que utilizan dos barras largas de 38 LED, códigos como BN96-45952A o V8N1-500SM0-R0. Esa variante es físicamente distinta.

La ficha que estás trabajando corresponde a la versión:

5 líneas completas / 10 segmentos
LBM500M0801-Z0-1(0)
T500QVN03.0
8 LED de 3 V por línea

No mezcles los códigos de ambas versiones en una misma publicación.

Recomendación de instalación

Se recomienda reemplazar el conjunto completo aunque solo una línea presente una falla. Combinar segmentos nuevos con otros desgastados puede producir diferencias de brillo o una nueva avería anticipada.

La instalación requiere desmontar completamente el panel LCD, una pieza extremadamente frágil. El trabajo debe ser efectuado por un técnico o una persona con experiencia.

Garantía

La garantía cubre defectos de fabricación del repuesto.

No cubre:

• Rotura del panel durante la instalación.
• Barras dobladas, cortadas o quebradas.
• Conexión con polaridad incorrecta.
• Daño por sobrevoltaje.
• Daños causados por una fuente defectuosa.
• Manipulación inadecuada.
• Incompatibilidad por no revisar códigos y fotografías.
• Daños producidos durante una instalación sin diagnóstico previo.

Preguntas frecuentes

¿Cuántas tiras incluye?

El conjunto incluye diez segmentos que forman cinco líneas completas de retroiluminación.

¿Cuántos LED tiene cada línea?

Cada línea completa incorpora ocho LED de 3 V, distribuidos en dos segmentos de cuatro LED.

¿Sirve para el Samsung UN50NU7095GXZS?

Sí, para versiones que utilicen el panel T500QVN03.0 y el código LBM500M0801-Z0-1(0). El modelo UN50NU7095GXZS corresponde oficialmente al Samsung NU7095 de 50 pulgadas vendido en Chile.

¿El precio corresponde al set completo?

Sí. El precio corresponde al conjunto necesario para formar las cinco líneas completas.

¿Sirven las barras BN96-45952A?

No corresponden a esta publicación. Las BN96-45952A pertenecen a otra variante de retroiluminación con dos barras largas de 38 LED.

¿Es necesario cambiar las cinco líneas?

Sí. Se recomienda reemplazar todo el conjunto para conseguir una iluminación uniforme y no mezclar LED nuevos con otros desgastados.

¿Soluciona un televisor con sonido y pantalla oscura?

Puede solucionarlo cuando la falla está en el backlight. También deben revisarse la fuente de poder, el driver LED, los conectores y el panel.
