Set de tiras LED para Samsung 58NU7100 y 58RU7100

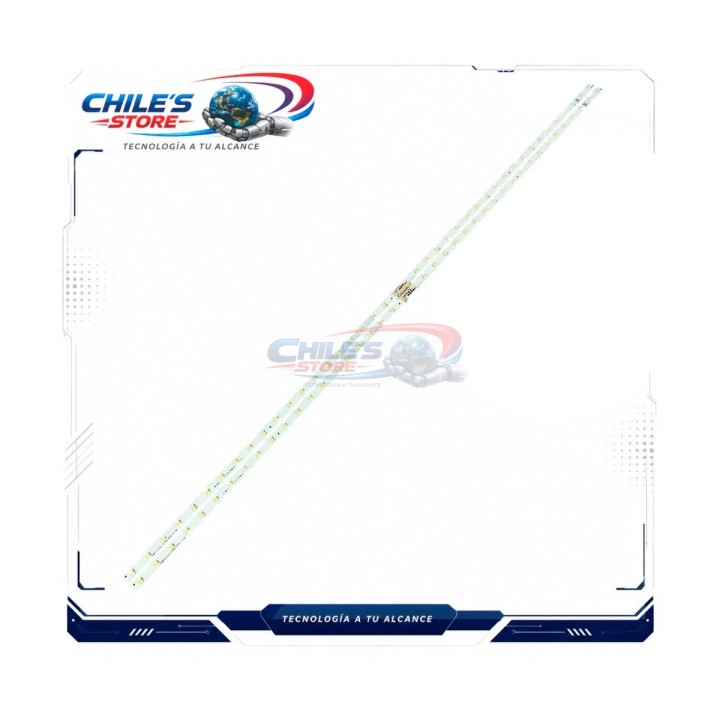

Set completo de retroiluminación Edge LED, compuesto por dos barras de aluminio compatibles con televisores Samsung de 58 pulgadas que utilicen los códigos y distribución mostrados en las fotografías.

Este repuesto pertenece a la familia JL.E580M2330-408BS-R7P-M-HF / BN96-46866A / LM41-00632A. La versión más común incorpora 42 LED de 6 V en cada barra, tiene un largo aproximado de 630 mm y utiliza LED tipo 3030.

Modelos principales compatibles

• Samsung 58NU7100.
• Samsung UN58NU7100G.
• Samsung UN58NU7100GXZS.
• Samsung 58RU7100.
• Samsung UN58RU7100G.
• Samsung UN58RU7100GXZS.
• Samsung UE58NU7100.
• Samsung UE58RU7100.
• Algunas versiones UN58NU7200, UN58NU7300, UN58NU7400 y UE58RU7170.

La compatibilidad con modelos adicionales debe confirmarse mediante el código impreso, las dimensiones, el panel y el conector. No debe asumirse únicamente por las pulgadas del televisor.

Códigos de referencia

Compara las barras originales con:

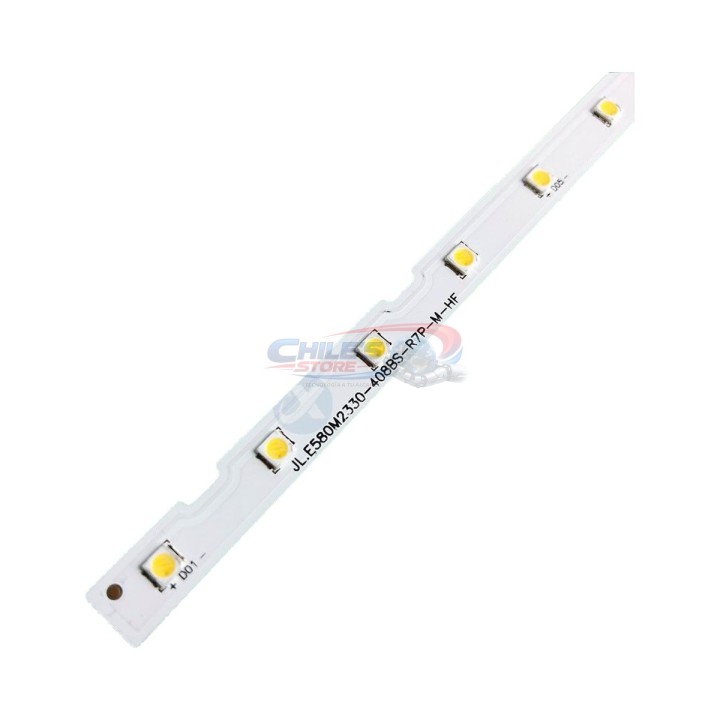

• JL.E580M2330-408BS-R7P-M-HF.
• BN96-46866A.
• LM41-00632A.
• BN61-15847A.
• AOT_58_NU7300_NU7100.
• AOT_58_NU7300_NU7100_2X42_3030C.

Características técnicas

• Tipo de repuesto: tiras LED backlight.
• Tecnología: Edge LED.
• Cantidad: 2 barras.
• LED por barra: 42.
• Total de LED: 84.
• Voltaje por LED: 6 V.
• Largo por barra: 629–630 mm aproximadamente.

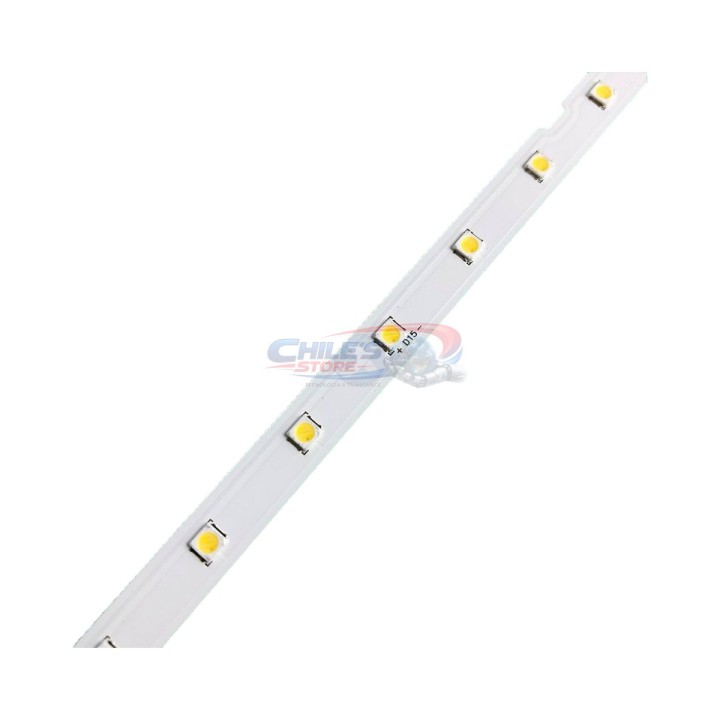

• Tipo de LED: 3030.
• Material de la base: aluminio.

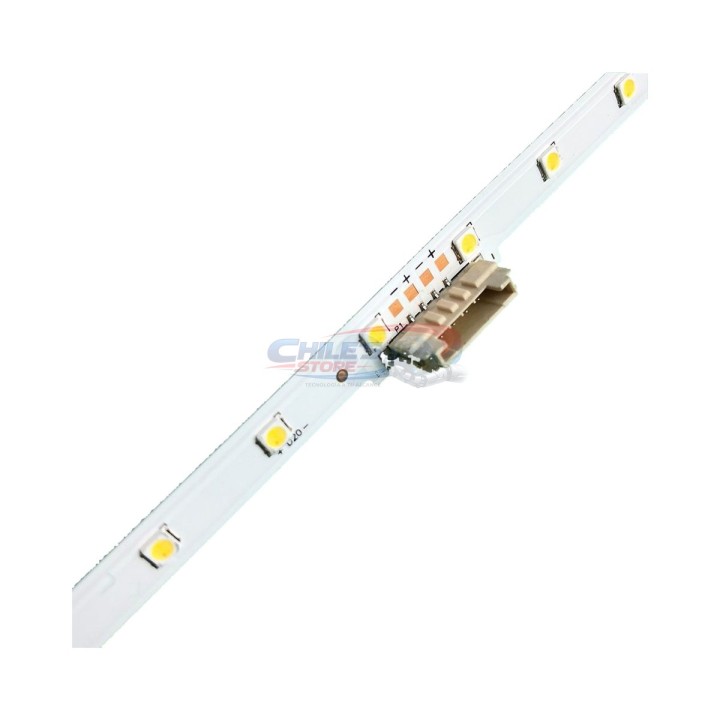

• Conector: 4 pines, según variante.
• Tamaño recomendado: 58 pulgadas.
• Instalación: interna.
• Condición: producto nuevo.

Fallas que puede solucionar

Este repuesto puede ser necesario cuando el televisor presenta:

• Sonido normal, pero pantalla oscura.
• Imagen visible solamente con la prueba de la linterna.
• Pantalla que enciende y se apaga.
• Bajo nivel de brillo.
• Parpadeos.
• Sectores oscuros.
• Diferencias de iluminación entre los bordes.
• Retroiluminación completamente apagada.

Estos síntomas también pueden estar relacionados con la fuente de poder, el driver LED, conectores o panel. Se recomienda efectuar un diagnóstico técnico antes de comprar.

Contenido del paquete

• 2 barras LED Edge Backlight.
• 42 LED por barra.
• 84 LED en total.
• Adhesivo posterior solamente si está incluido físicamente.

Verificación antes de comprar

1. Revisa el modelo completo de la etiqueta trasera.
2. Comprueba el código impreso en las barras originales.
3. Confirma que el set tenga dos barras.
4. Cuenta la cantidad de LED.
5. Compara el largo aproximado de 630 mm.
6. Revisa el conector y su cantidad de pines.
7. Compara perforaciones, muescas y polaridad.
8. Verifica el código del panel.
9. Compara cuidadosamente con las fotografías.

Recomendación de instalación

Se recomienda reemplazar las dos barras, aunque aparentemente solo una esté dañada. Combinar una barra nueva con otra desgastada puede provocar diferencias de brillo y una nueva falla prematura.

La instalación requiere desmontar el panel LCD y las capas ópticas. Debido a la fragilidad de una pantalla de 58 pulgadas, el trabajo debe ser realizado por un técnico o una persona con experiencia.

Garantía

La garantía cubre defectos de fabricación del repuesto.

No cubre:

• Rotura del panel durante la instalación.
• Barras dobladas, quebradas o cortadas.
• Daños por polaridad o conexión incorrecta.
• Sobrevoltaje.
• Daños ocasionados por la fuente o driver.
• Manipulación inadecuada.
• Incompatibilidad por no comparar códigos y fotografías.

Preguntas frecuentes

¿Cuántas barras incluye?

Incluye dos barras completas de retroiluminación Edge LED.

¿Cuántos LED tiene cada barra?

La variante más habitual incorpora 42 LED de 6 V por barra. Verifica el producto físico, porque existen publicaciones con especificaciones distintas bajo códigos parecidos.

¿Sirve para el UN58NU7100GXZS?

Sí, para versiones que utilicen los códigos BN96-46866A, LM41-00632A o JL.E580M2330-408BS-R7P-M-HF. Samsung confirma que UN58NU7100GXZS es el modelo NU7100 de 58 pulgadas vendido en Chile.

¿Sirve para el UN58RU7100GXZS?

Puede ser compatible con versiones que utilicen esta misma familia de barras. Debes comprobar el código original antes de comprar. Samsung confirma que UN58RU7100GXZS corresponde al RU7100 de 58 pulgadas comercializado en Chile.

¿El precio corresponde al set completo?

Sí. El precio corresponde a las dos barras mostradas.

¿Es recomendable reemplazar ambas?

Sí. Cambiar el juego completo ayuda a mantener una iluminación uniforme.
