Probador Tester de Backlight LED GJ2B 0-300V para TV

Probador de backlight LED GJ2B para televisores

El probador de backlight LED GJ2B es una herramienta de diagnóstico para comprobar tiras de retroiluminación, barras LED, LED individuales y sistemas de iluminación utilizados en televisores, monitores y otros equipos electrónicos.

Su pantalla digital permite visualizar el voltaje utilizado durante la prueba, facilitando la detección de tiras abiertas, LED dañados, diferencias de voltaje y fallas en cadenas de retroiluminación.

Aplicaciones principales

• Diagnóstico de tiras LED para televisores.
• Prueba de cadenas completas de retroiluminación.
• Comprobación de LED individuales.
• Prueba de barras y paneles LED.
• Diagnóstico de lámparas y módulos LED.
• Comprobación de diodos Zener compatibles.
• Uso en televisores LED, LCD, monitores y equipos electrónicos.

Características principales

• Modelo: GJ2B.
• Rango de salida: 0 a 300 V DC, según versión.
• Entrada de alimentación: 85 a 265 V AC, según etiqueta.
• Pantalla digital para lectura de voltaje.
• Ajuste inteligente de corriente y voltaje.
• Arranque progresivo o soft start.
• Protección de circuito abierto.
• Compatible con diferentes tamaños de tiras LED.
• No utiliza baterías.
• Diseño compacto y portátil.
• Herramienta recomendada para servicios técnicos.

El sistema de arranque progresivo aumenta gradualmente la iluminación durante algunos segundos, ayudando a evitar una aplicación brusca de energía sobre los LED durante la prueba. Las versiones GJ2B disponibles comercialmente suelen admitir entrada universal de 85 a 265 V AC y salida regulada para diagnosticar barras, paneles y LED individuales.

¿Qué fallas permite detectar?

Este probador puede ayudar a identificar:

• Tiras LED completamente abiertas.
• LED individuales que no encienden.
• Diferencias de voltaje entre barras.
• Cadenas de retroiluminación interrumpidas.
• Tiras que encienden parcialmente.
• Sectores con LED dañados.
• Problemas relacionados con pantalla oscura o iluminación irregular.

El probador ayuda a diagnosticar la retroiluminación, pero no confirma por sí solo que la falla general del televisor esté únicamente en las tiras LED. También pueden existir problemas en la fuente de poder, driver LED, conectores, tarjeta principal o panel.

Prueba sin retirar las tiras del televisor

En determinados televisores es posible comprobar la cadena de retroiluminación sin retirar las tiras del chasis. Para hacerlo, el televisor debe estar desconectado de la corriente y el conector del backlight debe separarse previamente de la fuente o del driver LED.

Esto no significa que deba probarse el circuito con el televisor energizado.

Contenido del paquete

Completa esta sección según lo que realmente entregas:

• 1 probador de backlight LED GJ2B.
• 1 par de sondas de prueba, roja y negra.
• 1 cable de alimentación.
• 1 manual de usuario, si está incluido.

Los juegos GJ2B normalmente se comercializan con el probador, sondas, cable de alimentación y manual, pero es importante que la publicación coincida con el contenido real que entregarás.

Instrucciones básicas de uso

1. Conecta las sondas al probador respetando los colores.
2. Conecta el equipo a la alimentación eléctrica.
3. Espera algunos segundos hasta que la pantalla se estabilice.
4. Desconecta completamente el televisor de la corriente.
5. Separa el conector de las tiras LED de la fuente o driver.

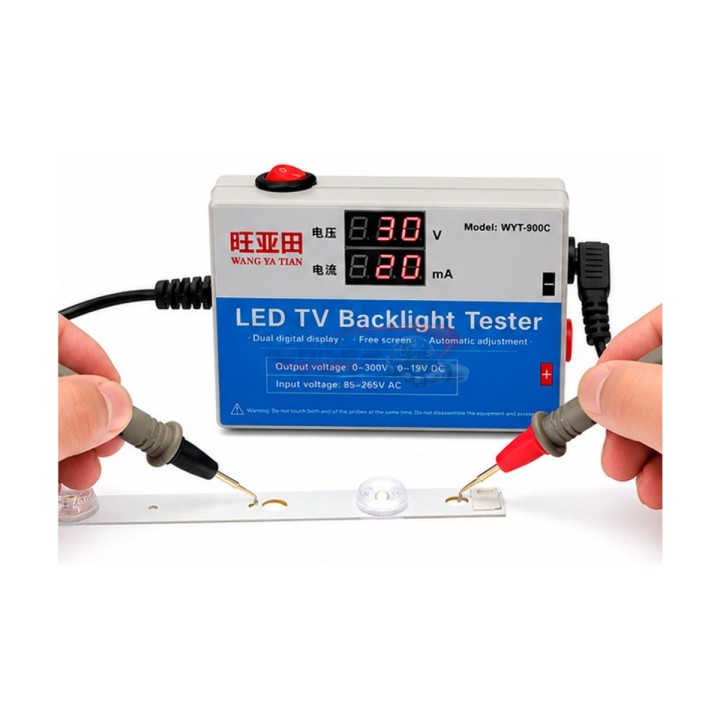

6. Apoya la sonda roja sobre el positivo y la negra sobre el negativo.
7. Observa el encendido de las tiras y la lectura del voltaje.
8. Retira las sondas al finalizar la prueba.

Advertencias de seguridad

• La salida puede alcanzar un voltaje elevado.
• No toques las puntas metálicas durante la prueba.
• No utilices el probador con las manos húmedas.
• No trabajes con el televisor conectado a la corriente.
• No mantengas las sondas conectadas durante períodos prolongados.
• Comprueba la polaridad antes de efectuar la prueba.
• Utiliza la herramienta solamente en ambientes secos.
• Producto recomendado para técnicos o personas con conocimientos de electrónica.
• Guarda el equipo desconectado después de utilizarlo.

Condición y garantía

• Producto nuevo.
• Garantía por fallas de fabricación.
• La garantía no cubre daños por conexión incorrecta, sobrecarga, golpes, humedad, manipulación interna o uso fuera de las especificaciones.

Preguntas frecuentes

¿Para qué sirve un probador de backlight?

Sirve para comprobar tiras LED, barras de retroiluminación y LED individuales utilizados en televisores, monitores y otros equipos electrónicos.

¿Permite probar una tira LED completa?

Sí. El probador ajusta la salida según la cadena conectada y muestra en pantalla el voltaje utilizado durante la prueba.

¿También permite probar un LED individual?

Sí, puede utilizarse para comprobar LED individuales respetando la polaridad y evitando mantener las sondas conectadas innecesariamente.

¿Es necesario retirar las tiras del televisor?

No siempre es necesario retirarlas del chasis, pero el televisor debe estar desconectado y la cadena de backlight debe separarse previamente del driver o fuente de poder.

¿El probador funciona con baterías?

No. Se alimenta directamente desde la red eléctrica.

¿El rango máximo es de 300 V?

Esta publicación corresponde a la versión de hasta 300 V. Antes de publicar, verifica que dicho rango aparezca en la etiqueta del equipo entregado.

¿El precio incluye las sondas?

Sí, siempre que las sondas mostradas formen parte del contenido real del paquete. Indícalo claramente en las fotografías y descripción.

¿Puede utilizarlo cualquier persona?

Debido al voltaje de salida, está recomendado para técnicos o usuarios con conocimientos de electrónica y procedimientos de seguridad.
